Назначение

Автоматическое обнаружение, определение координат (азимут, дальность, угол места) и сопровождение маловысотных воздушных объектов, а так же целей на средних и больших высотах, расчет их трассовых характеристик (курс, путевая и радиальная скорость, высота), автоматическое распознавание классов, сопровождение трасс ВО при воздействии активных и пассивных помех в заданных зонах и выдачи радиолокационной информации потребителю по заданному протоколу.

Особенности построения

— антенная система представляет собой плоскую активную фазированную решетку;

— каждый излучающий элемент ФАР имеет свое твердотельное приемопередающее устройство с цифровым формированием закона модуляции зондирующего сигнала;

— смена рабочих частот осуществляется автоматически или автоматизировано;

— обзор пространства, обнаружение целей, измерение координат, распознавание и расчет трассовых характеристик ВО осуществляется автоматически без участия оператора;

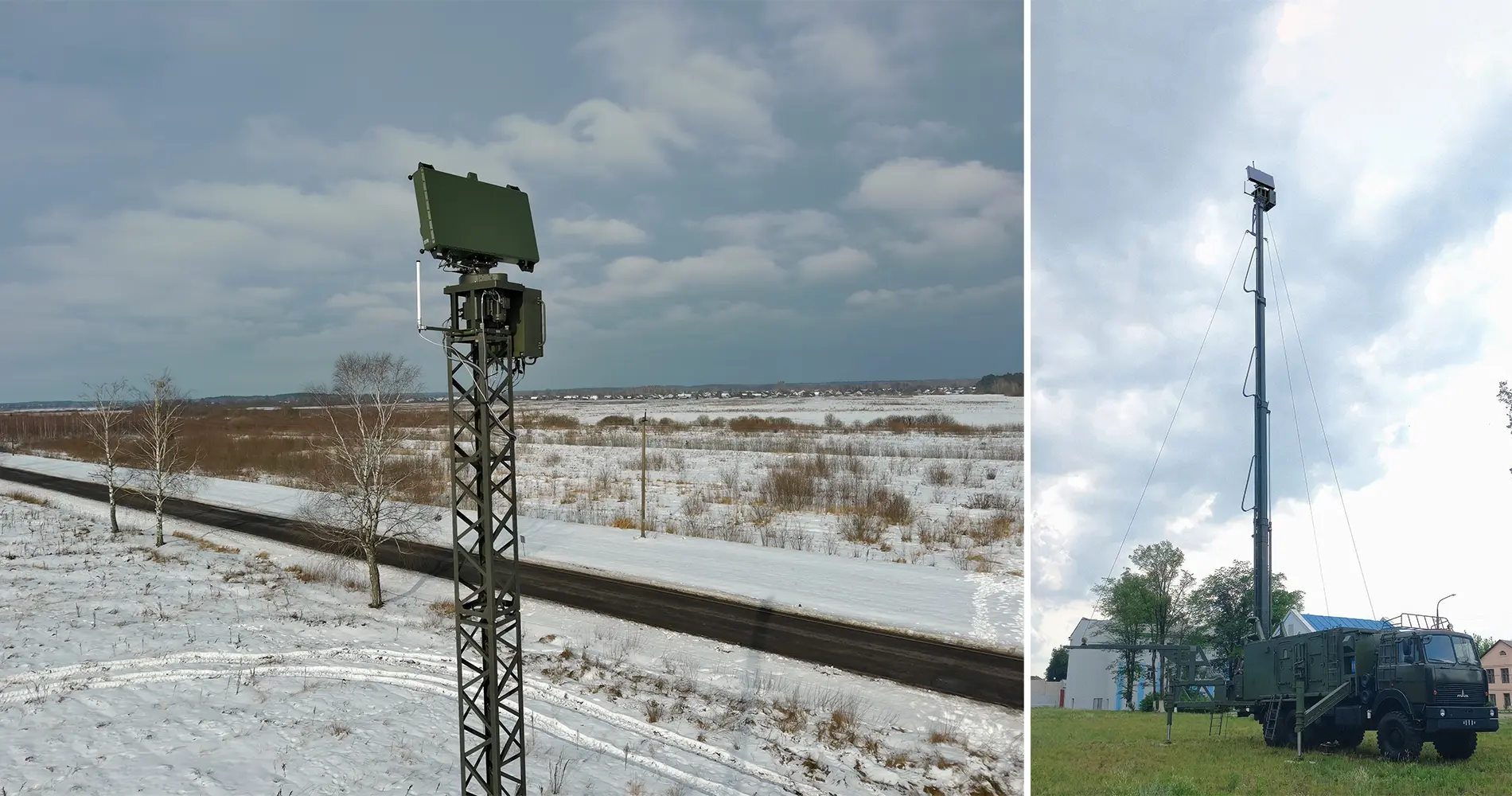

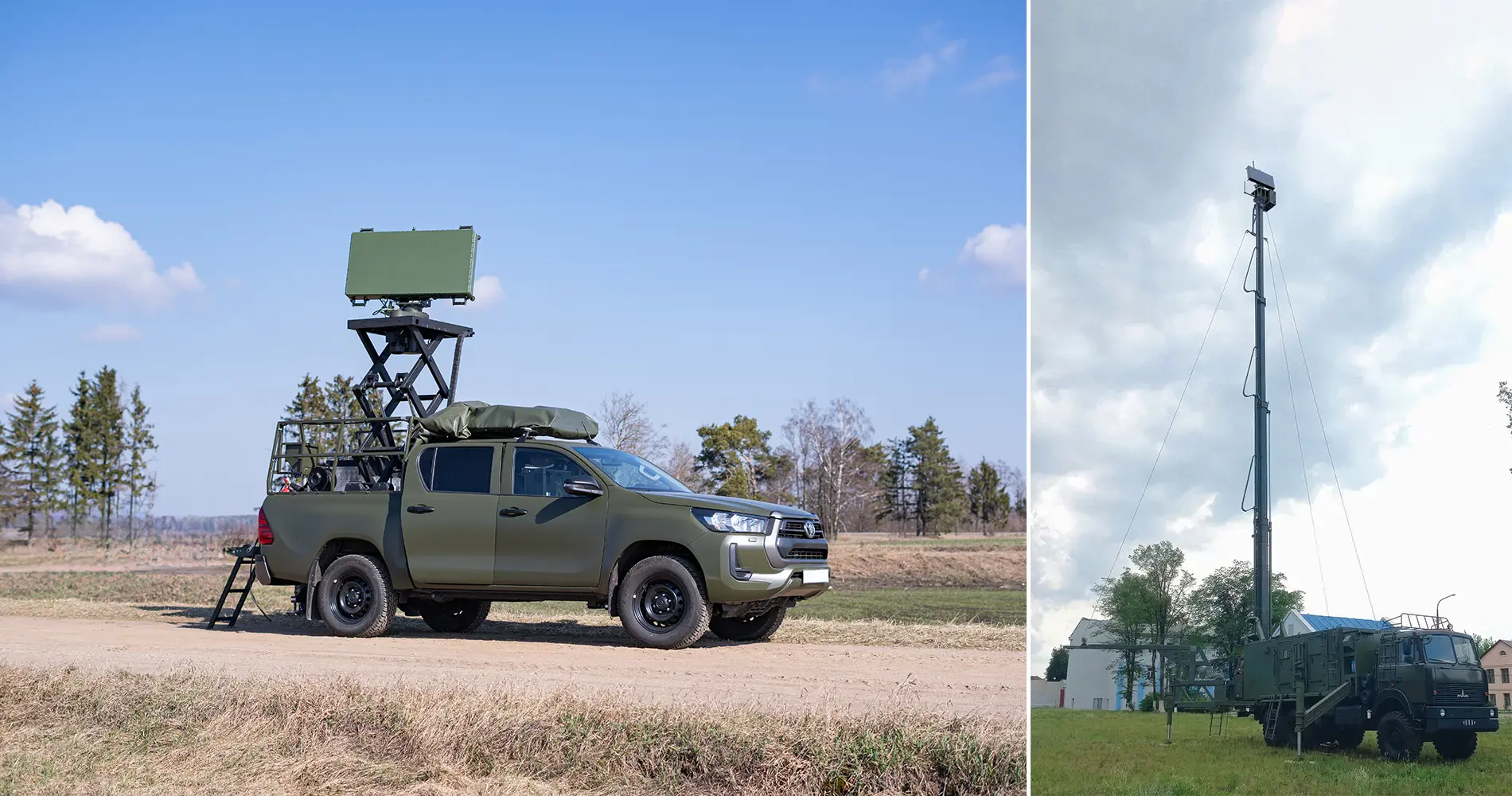

— РЛС может размещаться на различных стационарных платформах, автомобильных шасси, а также мачтах, перемещаемых вспомогательными транспортными средствами;

— имеется возможность выноса автоматизированного рабочего места оператора РЛС на удаленный командный пункт.

Режимы работы

В РЛС реализованы два режима обзора по дальности:

— режим работы по БПЛА и другим объектам с эффективной отражающей поверхностью до 1 м² с пределами работы по дальности от 500 м до 20000 м;

— режим работы по всем типам воздушных целей с эффективной отражающей поверхностью более 1 м² с пределами работы по дальности от 2500 м до 60000 м.

Предусмотрены два режима обзора в угломестной плоскости:

— обзор в секторе углов места от 0 до 20°;

— обзор в секторе углов места от 0 до 45°.

Технические характеристики

Параметры	Значение
Диапазон частот	X
Поляризация	вертикальная
Обзор пространства:
по азимуту	круговой, последовательный
по углу места	одновременно-параллельный
Зона действия:
по азимуту	0–360°
по дальности: в режимах работы по БПЛА	500–20000 м
по дальности: в режимах работы по всем типам целей	2500–60000 м
по углу места	0–20° и 0–45°
по радиальной скорости	5–1000 м/с
Среднеквадратические ошибки измерения:
по дальности	не более 30 м
по азимуту	не более 0,5°
по углу места: в изодальностной зоне в секторе углов места от 2 до 20˚	не более 0,58˚
по углу места: в изовысотной зоне в секторе углов места от 20 до 45˚	не более 0,67˚
РЛС обеспечивает дальности обнаружения ВО с условными вероятностями правильного обнаружения 0,5 и ложной тревоги 10-6 при высоте подъема антенны 2,7 м и скорости вращения 6 об/мин.:
БПЛА мультироторного типа с эффективной отражающей поверхностью σц=0,001 м2 на высотах от 100 до 500 м	до 7 км
БПЛА планерного типа с эффективной отражающей поверхностью σц=0,01 м2 на высотах от 100 до 1000 м	до 12 км
БПЛА планерного типа с эффективной отражающей поверхностью σц=0,1 м2 на высотах от 100 до 2000 м	до 25 км
штурмовик типа Су-25 или другой ВО с эффективной отражающей поверхностью σц=1 м2 на высотах от 100 до 5000 м	до 45 км
истребитель типа МиГ-29, F-16 или другой ВО с эффективной отражающей поверхностью σц=2,5 м2 на высотах от 100 до 8000 м	до 55 км
вертолет типа Ми-8, UH-60M или другой ВО с эффективной отражающей поверхностью σц=5 м2 на высотах от 100 до 10000 м	до 60 км
Темп обновления информации	10 с, 5 с
Количество одновременно сопровождаемых трасс ВО:
в режиме работы по БПЛА	не менее 50
в режиме работы по всем типам ВО	не менее 100
Время непрерывной работы от внешней электросети	не менее 48 ч
Время включения с проведением функционального контроля	5 мин
