Восток-3D

трехкоординатная двухдиапазонная радиолокационная станция

Назначение

Обнаружение воздушных объектов (ВО), определение их азимута, дальности, высоты и скорости полета, сопровождение трасс и распознавание классов ВО, передача радиолокационной информации в автоматизированную систему управления.

Возможности и достоинства

— обнаружение и сопровождение трасс ВО на дальностях до 360 км, в пределах 360 градусов по азимуту и от минус 3 до 45 градусов по углу места;

— автоматическое измерение первичных координат и параметров — дальности, азимута и радиальной скорости каналом VHF диапазона, а также азимута, дальности и угла места каналом S диапазона;

— автоматическое распознавание классов сопровождаемых ВО;

— применение трехканальных автокомпенсаторов активных шумовых помех, действующих по боковым лепесткам диаграмм направленности антенных систем VHF и S диапазонов, систем подавления пассивных помех, противодействия постановщикам прицельных помех;

— цифровые формирование и обработка сигналов с использованием современных высокоэффективных алгоритмов;

— автоматический непрерывный функциональный контроль всех устройств радиолокатора с идентификацией отказавшего элемента замены;

— автоматизированная процедура перевода РЛС из походного положения в боевое и обратно;

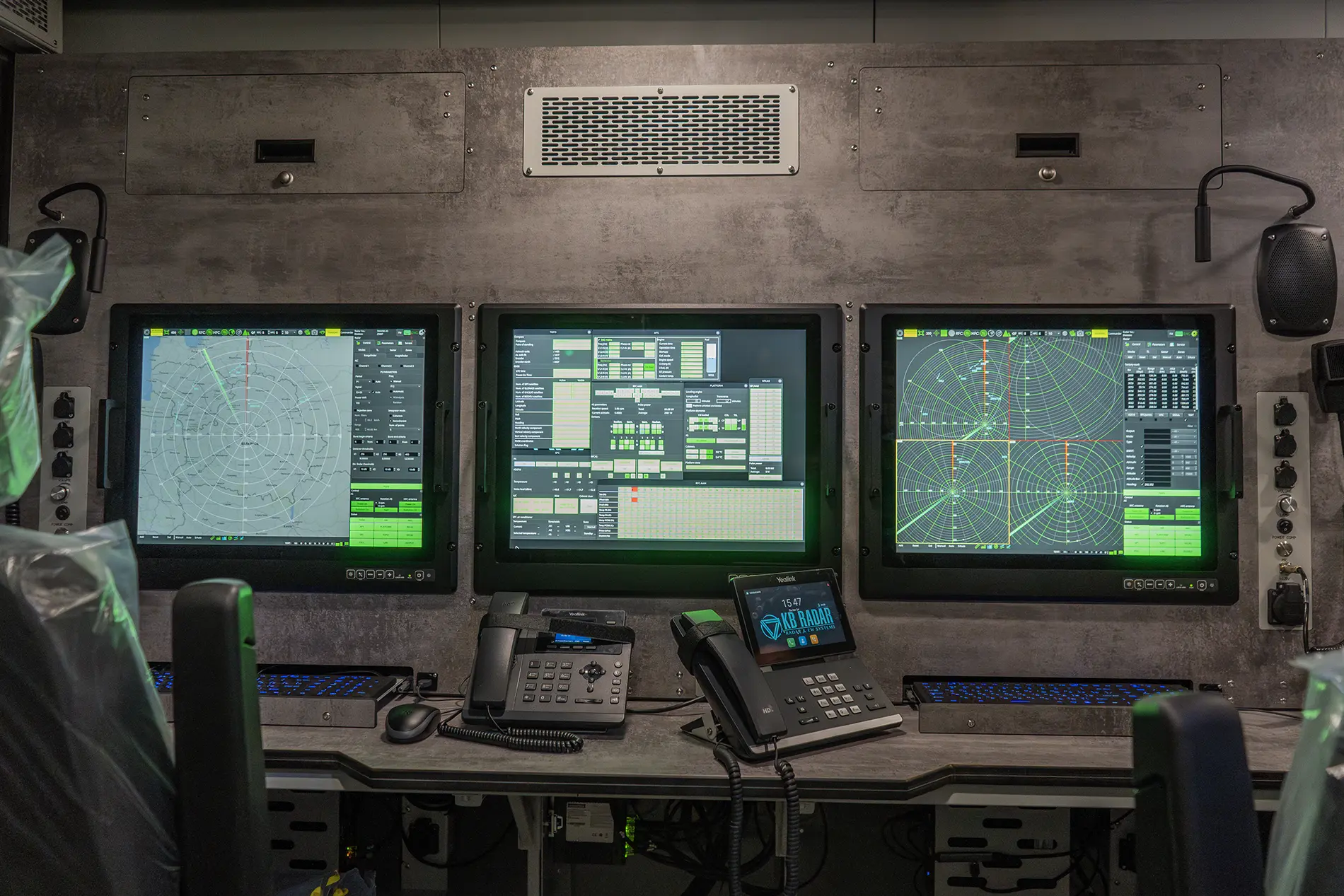

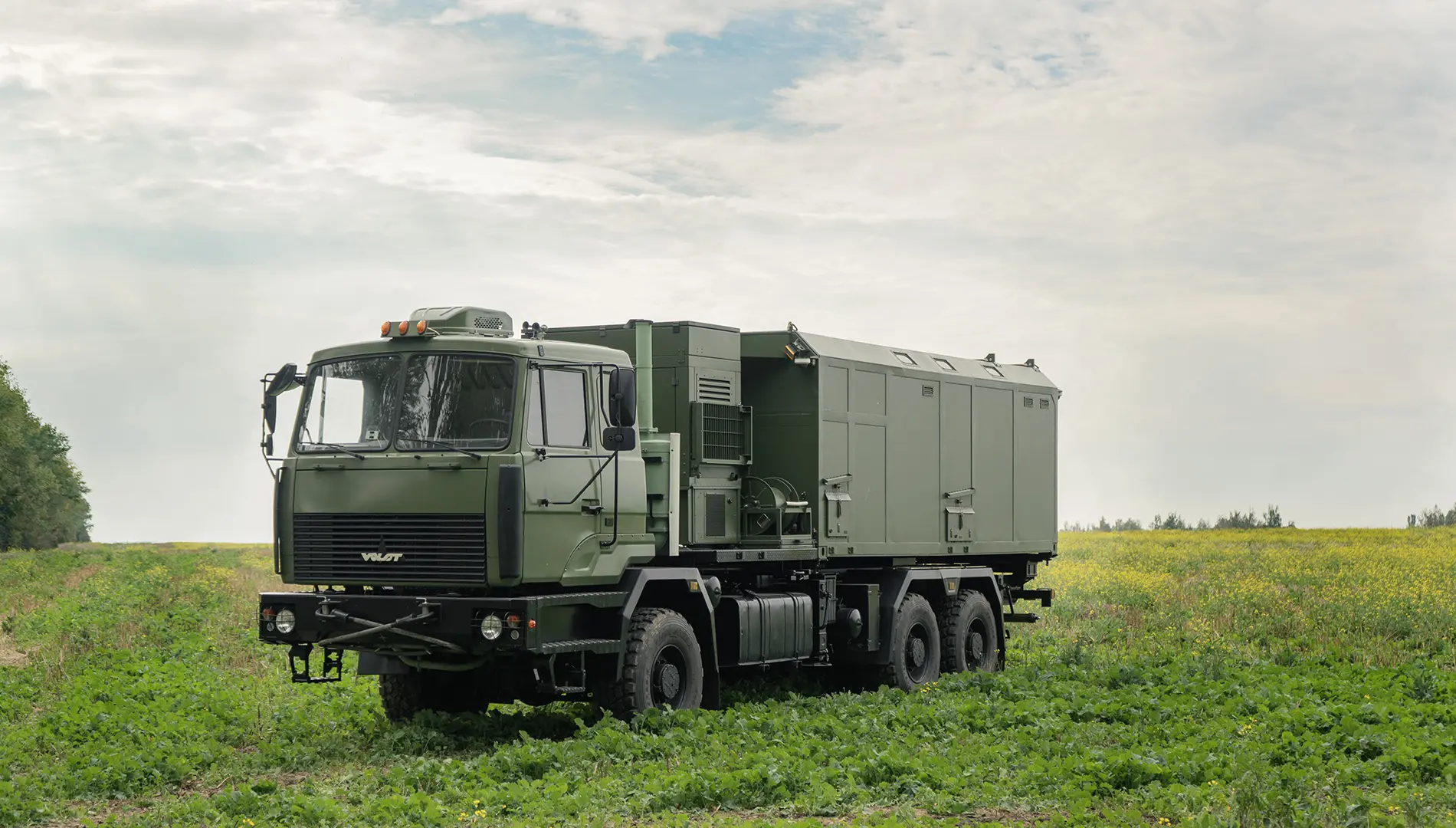

— размещение всей аппаратуры РЛС, включая средств автономного электропитания, на одном самоходном шасси высокой проходимости.



Технические характеристики

Параметры Значение
Диапазоны рабочих частот VHF, S
Зона обнаружения:
по дальности 10–360 км
по азимуту 0–360°
по углу места 0,5˚–30˚ (VHF),
-3˚–45˚ (S)
по скорости 4000 м/с
по высоте 100 км
Разрешающая способность:
по дальности 200 м (VHF),
300 м (S)
по азимуту 5,5°
по углу места 1,5˚ (S)
по радиальной скорости 10 м/с
Среднеквадратическая ошибка измерения, не более:
по дальности 25 м (VHF), 50 м (S)
по азимуту 0,8°
по углу места 0,1° (S)
Коэффициент подавления активных шумовых помех ≥30 дБ
Коэффициент подавления пассивных помех ≥50 дБ
Количество типов зондирующих сигналов 8
Темп обновления информации о ВО (при фиксированных скоростях вращения антенной системы по азимуту) 10 с при 3 об/мин
5 с при 6 об/мин
Количество одновременно сопровождаемых ВО не менее 250
Пропускная способность системы автоматического сопровождения пеленгов трасс постановщиков активных помех не менее 10
Распознавание классов ВО 5 классов
Время развертывания (свертывания) 8 минут
