Восток-3D

трохкаардынатная двухдыяпазонная радыёлакацыйная станцыя

Прызначэнне

Выяўленне паветраных аб’ектаў, вызначэнне іх азімута, далёкасці, вышыні і хуткасці палёту, суправаджэнне трас і распазнаванне класаў паветраных аб’ектаў, перадача радыёлакацыйнай інфармацыі ў аўтаматызаваную сістэму кіравання.

Магчымасці і перавагі

— выяўленне i суправаджэнне трас ПА на далёкасцях да 360 км, у межах 360 градусаў па азімуце і ад мінус 3 да 45 градусаў па вугле месца;

— аўтаматычнае вымярэнне першасных каардынат i параметраў — далёкасцi, азімута i радыяльнай хуткасцi каналам VHF дыяпазона, а таксама далёкасцi, азімута i вугла месца каналам S дыяпазона;

— аўтаматычнае распазнаванне класаў аб’ектаў, якiя суправаджаюцца;

— прымяненне трохканальных аўтакампенсатараў актыўных шумавых радыёперашкод, дзеючых па бакавых пялёстках дыяграмы накіраванасці антэнных сістэм VHF і S дыяпазонаў, сістэм падаўлення пасіўных перашкод, процідзеяння пастаноўшчыкам прыцэльных перашкод;

— лічбавае фармаванне і апрацоўка сігналаў з выкарыстаннем сучасных высокаэфектыўных алгарытмаў;

— аўтаматычны бесперапынны функцыянальны кантроль ўсіх прылад радыёлакатара з ідэнтыфікацыяй няспраўнасцi да тыпавога элемента замены;

— высокааўтаматызаваная працэдура пераводу РЛС з паходнага становішча ў баявое і назад;

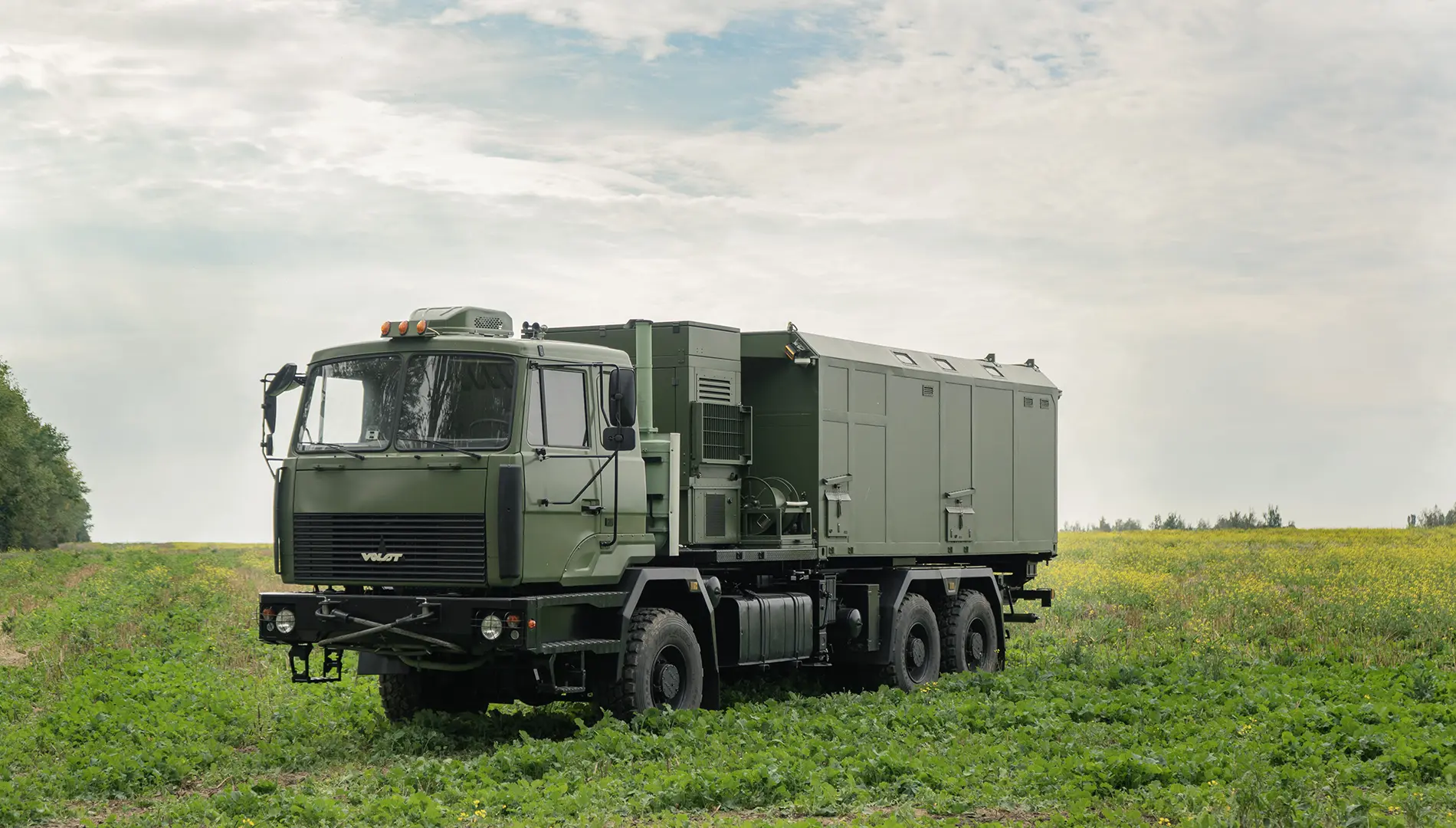

— размяшчэнне ўсёй апаратуры РЛС, уключаючы сродкаў аўтаномнага электрасілкавання, на адным самаходным шасі высокай праходнасці.



Тэхнічныя характарыстыкі

Параметры Значэнне
Дыяпазоны рабочых частот VHF, S
Зона выяўлення:
па далёкасці 10–360 км
па азімуце 0–360°
па вуглу месца 0,5˚–30˚ (VHF),
-3˚–45˚ (S)
па хуткасцi 4000 м/с
па вышынi 100 км
Адрознівальная здольнасць:
па далёкасці 200 м (VHF),
300 м (S)
па азімуце 5,5˚
па вуглу месца 1,5˚ (S)
па радыяльнай хуткасці 10 м/с
Сярэднеквадратычная памылка вымярэнняў, не больш:
па далёкасцi 25 м (VHF),
50 м (S)
па азімуце 0,8°
па вугле месца 0,1° (S)
Каэфіцыент падаўлення актыўных шумавых радыёперашкод ≥30 дБ
Каэфіцыент падаўлення пасiўных радыёперашкод ≥50 дБ
Колькасць тыпаў зандзіруючых сігналаў 8
Тэмп абнаўлення інфармацыі аб паветраных аб’ектах (пры фіксаваных хуткасцях кручэння антэнай сістэмы па азімуце) 10 с пры 3 аб/хв
5 с пры 6 аб/хв
Колькасць ПА, якiя адначасова суправаджаюцца не меней за 250
Прапускная здольнасць сістэмы аўтаматычнага суправаджэння пеленгаў трас пастаноўшчыкаў актыўных перашкод не менш за 10
Распазнаванне класаў паветраных аб’ектаў 5 класаў
Час згортвання / разгортвання 8 хвiлiн
